/ 設備一覧 /

Equipment

高精度を実現する設備体制

八尾テクノでは、ワイヤ放電加工機や成型研削盤、プロファイル研削盤を始めとした各種設備を保有。

熟練した技術やノウハウをもとに、用途や要求精度に応じた最適な加工を導きます。

設備性能を最大限に引き出す技術力と組み合わせることで、高品質な部品を提供します。

また、新しい設備の導入にも積極的に取り組み、多様化/高精度化する顧客ニーズに応えられる生産体制を整えています。

主要設備

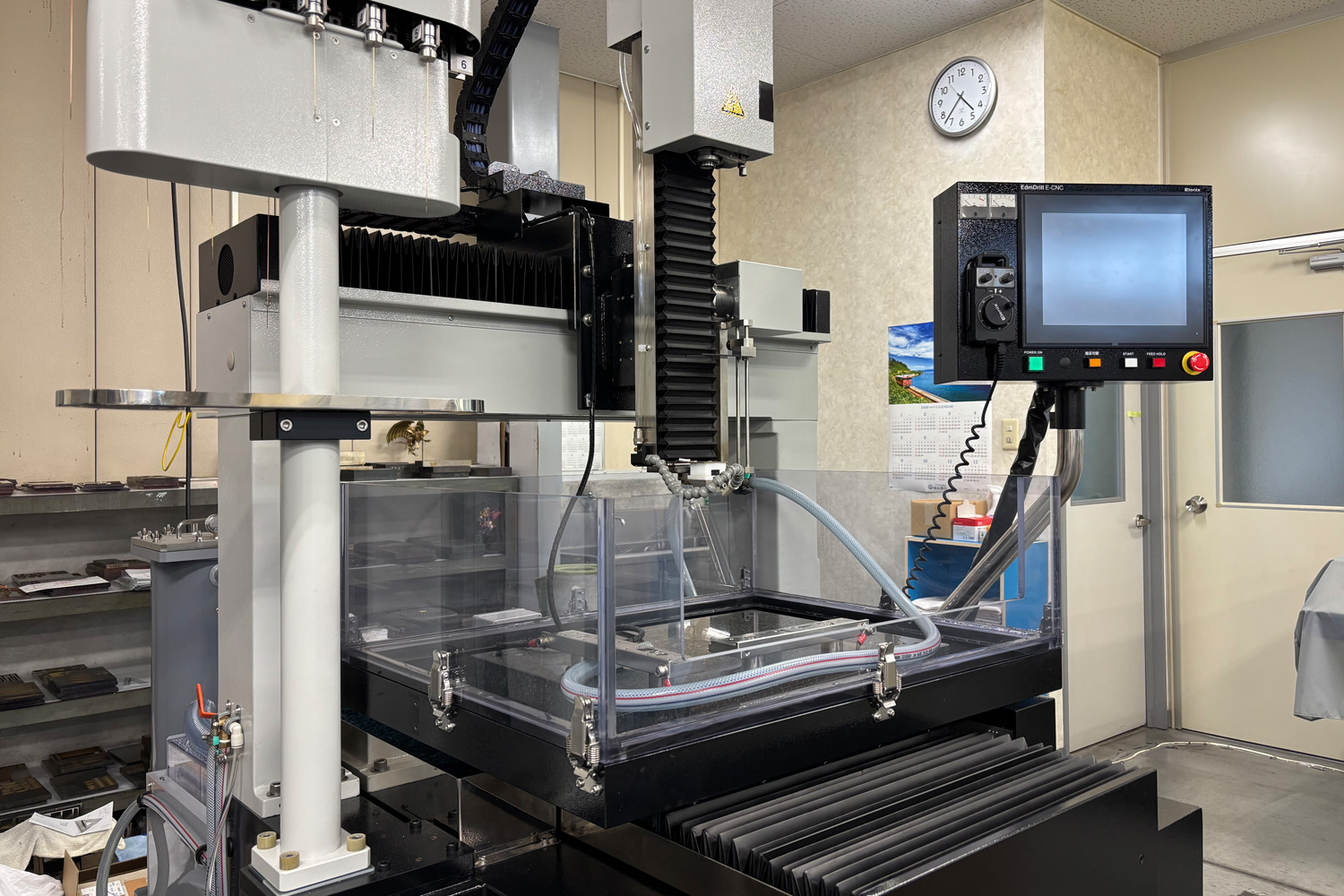

ワイヤ放電加工機

ワイヤ放電加工機

成型研削盤

成型研削盤

プロファイル研削盤

プロファイル研削盤

細穴放電加工機

工具顕微鏡

デジタル顕微鏡

加工設備

設備名 型番 台数 形式・仕様
ワイヤ放電加工機
(ワイヤカット)
MITSUBISHI MP1200 1 ワイヤ線径φ0.1、φ0.2
水加工液
超硬加工高精度モデル
X×Y×Z=400×300×220
加工精度±0.002mm
ワイヤ放電加工機
(ワイヤカット)
MITSUBISHI MV1200R 1 ワイヤ線径φ0.2
水加工液
加工精度±0.002mm
X×Y×Z=400×300×220
成型研削盤
(研磨機)
AMADA MEISTER V3 2 かきあげパンチ加工R40~
鏡面加工
湿式モデル
加工精度±0.002mm
チャックサイズ450×150
成型研削盤
(研磨機)
NICCO 515ADⅡ 2 湿式モデル
チャックサイズ450×150
加工精度±0.002mm
プロファイル研削盤
(ならい研削盤)
AMADA GLS-150GL 1 面粗度Ra0.05以下
高精度・高速スピンドル
砥石径φ75~120
拡大率×25×50
加工精度±0.002mm
プロファイル研削盤
(ならい研削盤)
AMADA GLS-5T 1 面粗度Ra0.05以下
砥石径φ75~120
拡大率×25×50
加工精度±0.002mm
チャート製図機 MUTOH PG-820 2
細穴放電加工機 ELENIX CT500FX-M 1 電極径φ0.1~φ3.0
純水タイプ
X×Y×Z=550×380×280

測定機器

設備名 型番 台数 形式・仕様
投影機 SHINKO VS-305 1 倍率×50
工具顕微鏡 MITUTOYO MF-A1010D 1 倍率×100
実体顕微鏡 NIKON SMZ-745 1 倍率×50
実体顕微鏡 CARTON NSW 1 倍率×50
デジタル顕微鏡 HAYEAR 14MP 1 倍率×100
デジタル顕微鏡 SKYBASIC 2MP 1 倍率×1,000
デジタルマイクロメータ MITUTOYO各種 19 測定レンジ0-100mm

ソフト

設備名 型番 台数 形式・仕様
CAD/CAM MITSUBISHI CamMagicAD 2

工場内の様子
